你能想象，有一天人們可以通過管道環球旅行嗎,？近期,，美國兩個公司相繼發布消息稱將研發真空管道列車。據預測,，搭乘這種列車,，從紐約到北京只需2個小時，即便是環球旅行也只需6個小時,。盡管這個想法大膽得令人咋舌,，但也明白無誤地告訴人們，管道的發展天地日益廣闊,。
未來的管道是什么樣,？在9月召開的2013中國國際管道大會上，與會的國內外專家討論熱烈,。他們描繪了這樣一幅圖景：規模上,，隨著非常規油氣資源的勘探開發，中國管道建設將持續高速發展,；技術上,，將沿著更大管徑、更高壓力,、更高鋼級,、更多介質和更加智能的方向邁進。
規模更大：非常規帶來“管道機遇”
“頁巖氣,、致密油等非常規油氣資源的勘探開發,，正改變世界油氣工業格局，同時也為管道建設創造重要機遇,。”國際天然氣聯盟秘書長托爾施泰因的觀點，獲得與會專家的廣泛認同,。
國際能源署表示,，全球非常規天然氣將進入黃金發展時期。預計到2035年,，以頁巖氣為主的非常規天然氣產量,，占同期天然氣供應增量的近2/3，在天然氣總量中的份額也由目前的14%升至32%,。國際能源署同時指出,，預測期內，美國和中國是非常規天然氣最大的生產國,。
而今年年初,，《管道與天然氣》雜志調查發現,，全世界正在規劃或建設的管道超過18.8萬公里。其中,，北美地區超過6.7萬公里,，位居全球七大主要區域首位，最關鍵的驅動因素就是頁巖氣產量的提升,。
“我國非常規天然氣資源潛力很大,，對管網需求非常迫切，相關管網建設已到最佳時期,。”早在第十六屆科博會中國能源戰略論壇暨中國天然氣產業與管網建設發展大會上,，國土資源部相關人士就這樣呼吁。
截至2012年年底,，中國已初步建成四大能源戰略通道,，以及橫跨東西、縱貫?zāi)媳?、覆蓋全國,、連通海外的油氣骨干管網。有研究機構指出,，“十二五”期間,，中國將加速完善四大能源戰略通道，以及西氣東輸系統,、陜京管道系統等骨干天然氣管道和聯絡線,。預計到2015年，中國油氣管道達到15萬公里,。僅就中國石油來說,，2014年至2020年間，年均建設管道里程在8000公里以上,。
“從技術層面看,，中國管道將朝著更大口徑、更高壓力和更高鋼級的方向發展,。管道各項參數將由目前的1219毫米管徑,、X80鋼級、0.72設計系數,，向1422毫米管徑,、X90/X100鋼級、0.8設計系數邁進,。”中國石油規劃總院油氣管道工程規劃研究所副所長楊建紅解釋道,，這是由于中國資源地和產地距離遠，唯有選擇大口徑,、高壓和高鋼級的技術路線,，才有助于提高輸送規模和效率,、降低單位輸送成本，促進中國管道和油氣事業蓬勃發展,。
介質更多：煤漿管道應用前景廣闊
除了發展規模越來越大外,，中國管道輸送介質將日益多元化。
據管道設計院技術中心副主任李可夫介紹,，管道不僅可以輸送具有流變特性的物體,，比如石油、成品油,、天然氣等,，而且可以進行兩相流輸送，比如礦漿,，即先把礦石研磨成粉狀,，再與水混合后運輸。
“在中國,，除了傳統油氣管道以外,，長距離礦漿管道特別是煤漿管道的應用前景十分廣闊。”這是2013中國國際管道大會上多名專家的共識,。
美國博萊思工程公司的壽國華博士分析,，礦漿管道雖然前期固定資產投資較高，但因無需空車返回,、用工量少和事故率低等因素,，比公路、鐵路運輸成本更低,。“此外,，管道運輸還具有運量大、不受氣候和地面因素限制,、可連續作業,、損耗少、更安全環保等諸多好處,。”壽國華說,。
李可夫則認為，煤漿管道是實現我國北煤南運,、西煤東運的有效方案，前景不可估量,。他分析說,，煤炭是我國重要的一次能源，但因分布極不均衡,，產地距離市場較遠,，煤炭生產和運輸之間長期存在矛盾,。
多年來，煤炭運量都占據全國鐵路總貨運量的50%以上,。如果能通過管道輸煤,，將有效緩解運力不足和運費高昂等壓力。李可夫強調：“是否推廣煤漿管道是戰略選擇問題,，技術上并不存在太多的障礙,。”
此外，在煤化工領域,，也早有專家提倡利用管道這種更加經濟高效的渠道,，輸送煤基甲醇等產品。中國化工經濟技術發展中心首席顧問,、江蘇煤化工工程研究設計院院長馮孝庭指出,，管道運輸不僅能夠解決新疆、寧夏等欠發達地區煤化工產品的運力困境,，而且能提高這些產品的經濟效益,，促進中國煤化工產業布局更合理、發展更健康,。
更加智能：數字管道升級智慧管道
2013中國國際管道大會還傳遞了另一個信息：智能化是我國管道可持續發展的必由之路,，建設智慧管道是發展趨勢之一。
所謂智慧管道,，是以管道本體及周邊環境的全生命周期數據為基礎,，將物聯網技術、云計算技術,、大數據分析技術,、自動化與智能控制技術等與管道本體高度集成，形成的管道管控一體化系統,。
“智慧管道是數字管道發展的更高階段,。”來自中油龍慧自動化工程公司的技術專家唐偉，總結了智慧管道的幾個重要特征：一是可觀測,，能夠監測管道所有設備的狀態,。二是可控制，能夠控制管道所有設備的狀態,。三是可自適應,，也就是完全自動化。四是系統綜合優化平衡,，實現上游,、管輸和用戶間的優化平衡。
如同裝備“會思考的大腦”，智慧管道的整體運行更高效,、安全和可靠,。唐偉通過一個具體場景體現智慧管道的優越性：假設發生泄漏，管理人員能在第一時間發現并定位泄漏點,，自動關閉最近的截?cái)嚅y,。調控中心從數據庫中調出相應的應急方案。參與搶險的內外部隊伍,，共享事故的精確位置,、行車路線和設備管道資料等信息……親密無間的協作，能將事故損失降至最小,。
有專家指出,，未來我國智慧管道的發展必須著力解決好以下幾個問題。智慧管道的基礎在于對管道系統的全面認知,。中國在建油氣管道的傳感器已十分豐富,，但在役油氣管道大多建設時間較早，傳感器配置不全面,，勢必需要企業加大投資改造設備,。更重要的是，面臨如何將各類傳感器的數據進行有機集成等諸多挑戰,，比如數據的標準和規范是什么,、不同標準的數據怎樣進行轉化、采用什么技術手段實現數據集成等,。這些問題的解決與云計算,、物聯網建設的成敗息息相關。
因此,，專家建言,，智慧管道建設任重道遠，管道企業管理者要隨著相關科學技術的發展,，不斷采取措施,，加強跟蹤和完善數字化技術，同時要提高管道管理水平,，培養超前思維和高素質人才隊伍,，來適應管道智能化發展的要求。（記者 顧虹 林培軍）
【專家視點】
科技進步為管道建設提檔升級
全世界范圍內,，隨著能源需求量的增加,，管道的建設速度隨之加快，管道建設水平也有了極大提高,，油氣管道的建設正向著網絡化,、長距離,、大口徑、高壓力,、自動化等方向發展。
油氣勘探范圍的擴大,，以及能源生產地與消費市場遠離的特點決定了油氣管道的建設愈來愈向著海洋,、沙漠、極地凍土,、高山水網等復雜環境地區延伸,。針對特殊地段的管道設計、施工和安全保障技術的研究越來越受到關注,。
自動化,、材料、信息網絡等其他科技領域的最新研究成果將大量應用到管道工程中,。例如,，以自動焊為代表的機械化流水作業逐漸成為主要施工方式，甚至激光焊接也將引入到管道施工中,。非金屬材料代替金屬材料是材料技術發展的重要方向,。由于電子信息及網絡技術的快速發展，這些領域的科研成果也將逐步應用到管道建設領域,，如物聯網技術,、基于全生命周期的數字化管道技術已應用在管道建設和運營過程中。
管道作為第五大交通運輸方式,，除了運送油氣以外還可輸送礦漿,、二氧化碳、生物燃料等具有流變特性的介質,?？萍既藛T從上世紀中后期就一直在管道運送貨物、城市物流甚至輸入等方面進行過理論分析和試驗研究,，正如膠囊列車一樣,，或許這是管道未來的發展方向之一?？傊?，管道科技的不斷進步可以保證管道建設效率更高、運行更可靠,、成本更低,，使管道作為一種安全、節能,、環保的運輸方式為全人類創造更美好的未來,。（管道設計院技術中心副主任 李可夫）
管道維搶修需要深層理論研究
近年來，我國城鎮化步伐不斷加快，管道建設高潮迭起,，管道在不停輸?shù)那闆r下改線,、與老管道聯網的項目日益增多，使管道維搶修行業越來越受到重視,。
在役油氣管道封堵?lián)屝藜夹g(shù)至今已有130年歷史,，從最初的低壓力、低材質,、常規口徑,，發展到今天的高壓力、高鋼級,、大口徑和微小口徑,；從陸地常規作業發展到海底特種作業；從單一的維修方式發展到管內智能封堵,、局部冷凍封堵,、深海管道修復等，已成為一項跨領域,、多學科集成的尖端技術,。
綜合評估世界先進技術發展水平和發展方向，未來,，管道維搶修技術需要在兩個方面發力：
一方面,，要加強深層理論研究，提高原始創新能力,，對管道在役焊接技術,、高壓力大口徑封堵技術、三通卡具優化設計等基礎領域進行更深層次的研究,，突破企業發展的“高原期”,，實現長足發展。
另一方面,，要順應油氣開發大趨勢,，盡快從陸地走向海洋，加強海底管道維搶修技術裝備研究,。對水下開孔封堵技術,、海底管道維搶修技術、智能封堵技術,、DPRS系統等領域進行深入系統研究,，充分利用后發優勢，融合當前最先進的工程技術,，實現從追趕到領跑的跨越式發展,，保障國家能源通道安全運行,。（管道局維搶修公司經理助理 王鑫）
【行業前瞻】
你見過這樣的管道嗎？
 |

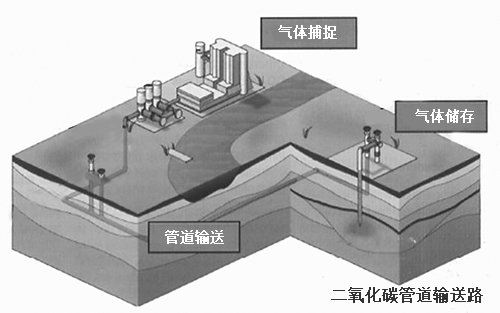

| 二氧化碳管道輸送路 |
1.二氧化碳管道
中國的二氧化碳年排放量居世界第二位,，僅次于美國,。有關部門預計，2030年中國的二氧化碳總排放量達到67億噸,。所以,，二氧化碳捕捉與封存技術（CCS）受到青睞。
CCS的產業鏈由4個部分組成,，即捕捉、運輸,、存儲和監測,。作為CCS產業鏈中的運輸環節，管道運輸是最常用的方法,。二氧化碳管道輸送技術已成為國際管道研究與發展的關注熱點,。用長輸管道進行長距離、大規模運輸二氧化碳在國外已獲成功,。
隨著國外二氧化碳捕捉與封存技術的推廣應用,，配套的二氧化碳管道正在持續發展中。
 |

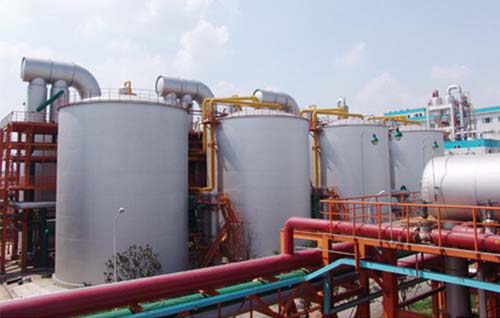

| 乙醇管道儲運裝置 |
2.乙醇管道
目前,，世界燃料乙醇工業正在迅速發展,。隨著乙醇產量的大幅提升，美國,、巴西兩國已通過管道輸送乙醇,。
用管道輸送乙醇主要有3種方式：在成品油管道順序批次輸送，利用現有管道以汽油或柴油混合物的方式輸送,，單獨修建專門輸送乙醇的管道,。
美國最大的乙醇生產商波伊特協同油氣管道運營商MMP，修建美國乃至全球最長的一條乙醇管道,。這條東西走向的管道橫跨8個州,，總長2900公里，投資40億美元,。
 |

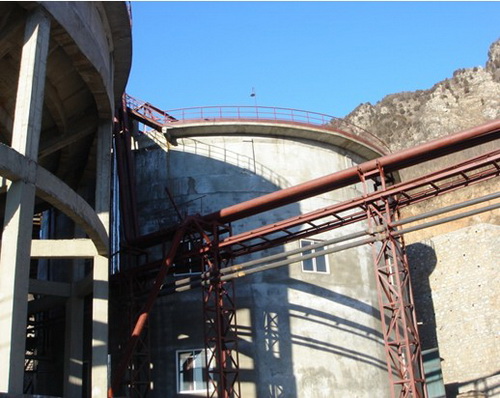

| 礦漿存儲裝置 |
3.漿體管道
世界上目前已建成100多條漿體管道,。薩馬柯鐵精礦管道和黑梅薩輸煤管道最具代表性。
薩馬柯鐵精礦管道全長399公里,，設有兩座泵站和兩座閥室,。管道沿途地形復雜，起點標高約1000米,，最高點標高1180米,。
目前,，我國已建成尖山鐵精礦管道、甕福磷精礦管道,、大峪口磷精礦管道和大紅山鐵精礦管道等漿體管道,。其中，大紅山鐵精礦管道最具代表性,。這條管道由美國PSI公司設計,，長171公里，設3座泵站,，最大高差達1520米,，途中有3處海拔超過2000米，年輸送鐵精礦230萬噸,。
 |
| 膠囊列車模擬圖 |
4.膠囊列車
膠囊列車,，是由兩個美國公司相繼利用“真空管道運輸”的概念，正在研究的一種全新交通工具,。據稱,，這種膠囊列車可以進行超高速、低能耗,、無噪聲,、零污染運行，被認為是繼汽車,、輪船,、火車和飛機之后的新一代交通運輸工具。
這種列車車速是飛機的兩倍,。列車逐漸加速至每小時6500公里,，從紐約至北京只需要兩個小時，環球旅行也僅需要6個小時,。ET3公司正在美國建造一個長達4.8公里,、時速為6500公里的模擬系統，計劃在2013年年底前建成并試驗“膠囊旅行”,。
【延伸閱讀】
中國管道焊接技術發展回眸
1970年,，“八三工程”開啟了中國現代長輸管道建設的序幕。9月,，大慶至撫順原油管道開建,。管道建設者用“牛拉肩扛”的方式建設中國第一條長距離、大口徑的管道,。
1981年,，中國首次全線機械化施工的管道——克拉瑪依至烏魯木齊原油管道復線投產。至此,，管道施工由手工操作為主轉變?yōu)闄C(jī)械化為主,。
1985年,，河南濮陽至河北滄州天然氣管道開建。它為中國首次采用燃?xì)廨啓C(jī)帶動離心式壓縮機加壓輸送天然氣的長輸管道,。
1985年,，山東東營至黃島原油復線開工。它是中國第一條密閉輸送,、自動控制的管道,。
1990年，“石油工程計算機輔助設計在長輸管道上的應用”通過鑒定驗收,。三維設計軟件覆蓋了油氣儲運,、線路、工程測量,、土建,、電力、通信,、機械、熱工,、技術經濟和管理等專業,。
1993年，突尼斯天然氣管道工程開工,。這是管道局第一次在國外以總承包形式承建管道工程,，并在工程中首次采用半自動焊接工藝。
1996年,，陜京一線工程開工,。它為20世紀中國最長、自動化程度最高的天然氣管道,。
2000年,，澀寧蘭管道工程開工。這是在青藏高原建設的第一條大口徑,、自動化天然氣管道,。在施工中，管道局首次嘗試全自動焊接工藝,。
2002年,，西氣東輸工程正式進入建設階段。中國首次大規模采用X70級管線鋼,。
2008年,，西氣東輸二線開工儀式舉行。西二線工程進行直徑1219毫米和X80級大口徑,、高鋼級,、高壓力,、超長距離管線鋼焊接工藝研究，首次應用低氫型根焊工藝,。
2012年,，西氣東輸三線工程開工儀式在北京舉行。西三線首次在306公里管段采用0.8設計系數,。這個管段應用了國產壓縮機技術,、3種防腐補口新工藝，并全面推廣自動焊技術,。
現代油氣管道建設從哪開始
20世紀20年代末,，焊接技術的誕生，使全球管道建設進入第一個飛速發展時期,。1925年,，英國建成第一條焊接鋼管的天然氣管道。第二次世界大戰期間,，美國建設了一條得克薩斯州朗維尤到費城的原油管道和一條博蒙特至貝永的成品油管道,。這是當時世界上口徑最大的原油管道和成品油管道，標志著現代油氣管道建設的開始,。
從20世紀60年代開始,，管道開始向大管徑、長距離方向發展,。20世紀80年代,，美國建設了一條世界最長的熱輸重油管道——加利福尼亞州圣巴巴拉至得克薩斯州韋伯斯特的美國東西大管道。
輸氣管道的建設和發展比輸油管道要晚一些,。20世紀20年代末,，隨著焊接技術和無縫鋼管的出現，美國開始現代天然氣管道的建設,。
20世紀70年代,，全球開始建造長距離、大輸量的海底天然氣管道,。2005年,，由土耳其、俄羅斯和意大利聯合建設的藍流天然氣管道,，有相當長的部分在3000米深的黑海海底敷設,。
【知識卡片】
一條管道能同時輸送幾種油品
在一條管道中，按一定順序連續輸送多種油品的管道輸油工藝,，稱為油品順序輸送,。多種油品順序輸送與多條單一油品管道輸送相比，可以有效提高管道輸送效率,，最大限度地滿足不同用戶的需求,，具有明顯的經濟效益,。
19世紀末，美國最先采用順序輸送工藝,，輸送了3種品級的煤油,。20世紀40年代，隨著順序輸送的混油機理和計算理論的逐步完善,，世界上各長距離成品油管道廣泛采用順序輸送工藝,，其順序輸送的油品品種多達10余種，包括的品級或牌號有上百種,。
中國對順序輸送技術的研究始于20世紀70年代,。直到2002年，中國才真正建成第一條具有一定規模的長距離,、大口徑,、多分輸?shù)捻樞蜉斔统善酚凸艿?mdash;—蘭成渝管道。
